Soorten flenzen

Flenstypes

Zoals eerder beschreven, de meest gebruikte flens types ASME B16.5 zijn: Lashals, Slip On, Socket Weld, Lap Joint, Threaded en Blind Flens. Hieronder vindt u een korte beschrijving en definitie van elk tekst, aangevuld met een gedetailleerde afbeelding.

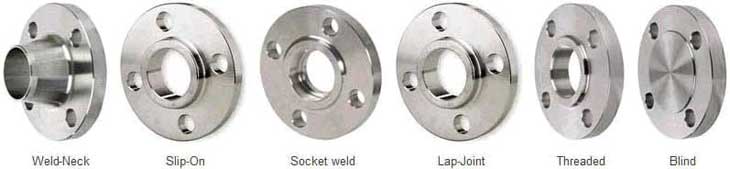

Meest voorkomende flenstypes

Lashalsflens

Lashalsflenzen zijn gemakkelijk te herkennen aan de lange taps toelopende naaf, dat gaat geleidelijk over naar de wanddikte van een pijp of montage.

De lange taps toelopende hub biedt een belangrijke versterking voor verschillende toepassingen met hoge druk, sub-nul en/of verhoogde Temperaturen. De soepele overgang van flensdikte naar pijp of de wanddikte van de taper is zeer gunstig, onder omstandigheden van herhaalde buiging, veroorzaakt door lijnuitbreiding of andere variabele krachten.

Deze flenzen vervelen zich om de binnendiameter van de paring te evenaren pijp of montage, zodat er geen beperking van de productstroom. Dit voorkomt turbulentie in het gewricht en vermindert erosie. Ze bieden ook uitstekende stressverdeling via de taps toelopende hub en is gemakkelijk radiografisch gesigneerd voor foutdetectie.

Deze flens type zal worden gelast aan een pijp of montage met een enkele volledige penetratie, V las (Buttweld).

Details van Lashalsflen

1. Lashalsflens2. Butt Las
3. Pijp of montage

Slip Op flens

De berekende sterkte van een Slip On flens onder interne druk is in de orde van twee derde die van Welding Neck flenzen, en hun leven onder vermoeidheid is ongeveer een derde van die van de laatste.

De verbinding met de pijp wordt gedaan met 2 filet lassen, zowel aan de buitenkant als ook aan de binnenkant van de flens.

De X-maat op de afbeelding, zijn ongeveer:
Wanddikte van de pijp + 3 mm.

Deze ruimte is nodig, om het flensgezicht niet te beschadigen tijdens het lasproces.

Een nadeel van de flens is, dat principe altijd eerst een pijp moet worden gelast en dan gewoon een fitting. Een combinatie van flens en elleboog of flens en t-shirt is niet mogelijk, omdat de naam fittingen niet een rechte einde, dat complete gleed in de Slip On flens.

Details van Slip On flens

1. Slip Op flens2. Gevulde las buiten
3. Gevulde las binnen4. Pipe

Socket Las flens

Socket Weld flenzen werden in eerste instantie ontwikkeld voor gebruik op kleine hogedrukleidingen. Hun statische kracht is gelijk aan Slip On flenzen, maar hun vermoeidheidsterkte 50% groter dan dubbelgelaste Slip On Flenzen.

De verbinding met de pijp wordt gedaan met 1 filetlas, buiten de flens. Maar voor het lassen moet een ruimte worden gecreëerd tussen flens of montage en pijp.

ASME B31.1 1998 127.3 Voorbereiding voor Lassen (E) Socket Weld Assembly zegt:
Bij de montage van het gewricht vóór het lassen moet de pijp of buis in de socket tot de maximale diepte en vervolgens ingetrokken ongeveer 1/16 inch (1,6 mm) verwijderd van contact tussen het einde van de pijp en de schouder van de socket.

Het doel voor de bodemvrijheid in een Socket Weld is meestal om de restspanning aan de wortel van de las te verminderen die tijdens de stolling van het lasmetaal. De afbeelding toont u de X voor de expansiekloof.

Het nadeel van deze flens is juist de kloof, die moet worden gemaakt. Door corrosieve producten, en vooral in roestvrijstalen leidingsystemen, scheur tussen pijp en flens kan corrosie problemen geven. In sommige processen deze flens is ook niet toegestaan. Ik ben geen expert in deze materie, maar op het internet vindt u veel informatie over vormen van corrosie.

Ook voor deze flenstellingen, moet dat principe altijd eerst een pijp worden gelast en dan enkel een montage.

Details van Socket Weld Flange

1. Socket Las flens2. Gevulde las3. Pipe
X= Uitbreidingskloof

Lap Joint flens

Lap Joint Flanges hebben dezelfde gemeenschappelijke afmetingen als alle andere flens genoemd op deze pagina maar het heeft geen verhoogd gezicht, ze gebruikt in combinatie met een "Lap Joint Stub End".

Deze flenzen zijn bijna identiek aan een Slip On flens met de uitzondering van een straal op het snijpunt van het flensgezicht en de boring om het flanged gedeelte van het Einde van Stub aan te passen.

Hun drukvasthoudend vermogen is weinig of geen beter dan dat van Slip On flenzen en de vermoeidheid leven voor de montage is slechts een tiende die van Welding Neck flenzen.

Ze kunnen worden gebruikt bij alle druk en zijn verkrijgbaar in een volledige grootte Bereik. Deze flenzen glijden over de pijp, en zijn niet gelast of anderszins eraan vastgemaakt. Boutdruk wordt door de druk van de flens tegen de achterkant van de pijplap (Stub End).

Lap Joint flenzen hebben bepaalde speciale voordelen:

• Vrijheid om rond de pijp te draaien vergemakkelijkt het opstellen van tegengestelde flens boutgaten.

• Gebrek aan contact met de vloeistof in de leiding maakt het gebruik van goedkope carbon stalen flenzen met corrosiebestendige pijp.

• In systemen die snel eroderen of corroderen, kunnen de flenzen worden geborgen voor hergebruik.

Details van Lap Joint Flange

1. Lap Joint flens2. Stomp einde
3. Kont las4. Pijp of montage

Stomp einde

Een Stub End zal altijd worden gebruikt met een Lap Joint flens, als een backing flens.

Deze flensverbindingen worden toegepast, in lage druk en niet-kritische toepassingen, en is een goedkope methode van flanging.
In een roestvrijstalen leidingsysteem kan bijvoorbeeld een carbon steel flens worden toegepast, omdat ze niet in contact komen met het product in de pijp.

Stub Ends zijn verkrijgbaar in bijna alle pijpdiameters. Afmetingen en dimensionale toleranties worden gedefinieerd in de ASME B.16.9-norm. Lichtgewicht corrosiebestendige Stub Ends (fittingen) worden gedefinieerd in MSS SP43.

Lap Joint Flange met een Stub End

Threaded flens

Threaded Flanges worden gebruikt voor bijzondere omstandigheden met hun belangrijkste voordeel is dat ze kunnen worden bevestigd aan de pijp zonder lassen. Soms wordt een afdichtingslas ook gebruikt in combinatie met de schroefdraad Verbinding.

Hoewel nog steeds beschikbaar in de meeste maten en druk ratings, geschroefd fittingen worden tegenwoordig bijna uitsluitend gebruikt in kleinere pijpmaten.

Een schroefdraad flens of fitting is niet geschikt voor een leidingsysteem met dunne wanddikte, omdat snijdraad op een pijp niet mogelijk is. Zo moet dikkere wanddikte worden gekozen... wat is dikker?

ASME B31.3 Piping Guide zegt:
Wanneer stalen pijp is schroefdraad en gebruikt voor stoomdienst boven 250 psi of voor waterdienst boven 100 psi met watertemperaturen boven 220° F; de pijp moet naadloos zijn en een dikte hebben die ten minste gelijk is aan schema 80 van ASME B36.10.

Details van Threaded flens

1. Threaded flens2. Draad3. Pijp of montage

Blinde flens

Blinde Flenzen worden vervaardigd zonder boring en worden gebruikt om de uiteinden van leidingen, kleppen en drukvatopeningen leeg te maken.

Vanuit het oogpunt van interne druk en boutbelasting flenzen, met name in de grotere maten, zijn de meest gestresste flenstypes.

Echter, de meeste van deze spanningen zijn buigen types in de buurt van het centrum, en aangezien er geen standaard binnendiameter is, zijn deze flenzen geschikt voor toepassingen met een hogere druktemperatuur.

Details van Blind flens

1. Blinde flens2. Stud Bout3. Pakking4. Andere flens
